在房地產項目中,售樓部的工法區會(huì )有外墻施工工藝展示沙盤,這種沙盤面積較小,約一平方米左右,主要是展示建筑物外墻的施工工藝,其采用簡明扼要的標識來代替的施工工藝標準。

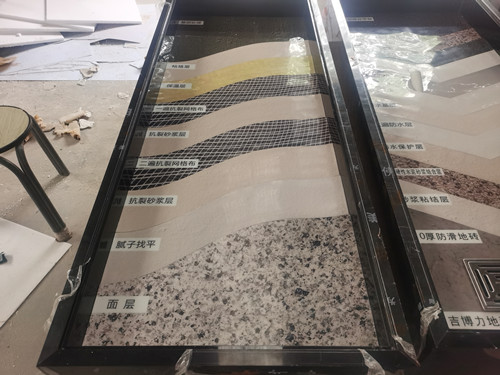

圖:外墻施工工藝展示沙盤
上圖中就是河南派騰模型設計有限公司制作的一款外墻施工工藝展示沙盤,你能看到這款模型是安裝在一個黑鈦色包邊的不銹鋼盒子之中,每個分層用弧線分隔開,每層的顏色都不相同,具有明顯特征的施工工藝,還有近似的圖案表示。這款模型從上部到下部依次為:基層處理,粘接層,保溫層,一遍抗裂網格布,抗裂砂漿層,二遍抗裂網格布,抗裂砂漿層,膩子找平,面層。其中我們可以看到基層為灰黑色,粘接層為棕白色,保溫層就像是保溫層的顏色,抗裂網格布則是像網格一樣,面層則是像大理石花紋的顏色,這些顏色與現場施工的顏色基本一致,這樣的顏色可以讓人即使不通過標識也能知道代表什么,辨識度高。而基層處理其實在施工時代表著鋼筋混凝土和外墻抹灰找平,基層垂,平度及強度符合相關規范標準要求。粘結層代表著粘接劑,巖棉板有效粘貼面積大于等于50%。巖棉條有效粘貼面積大于70%,粘結厚度小于3mm。而保溫層采用巖棉板或巖棉條。后面的抗裂網格布,砂漿層,膩子,和面層統稱為抹面層。這就是這款外墻施工工藝展示沙盤的所代表的內容。
外墻施工工藝展示沙盤可根據具體工藝不同而制作,這些模型就可以將不同的施工工藝展示出來,不僅方便購房式,更方便質檢部門檢驗。
